架空型线路故障指示器
  • 产品特点

北京型 压簧二合一和四合一

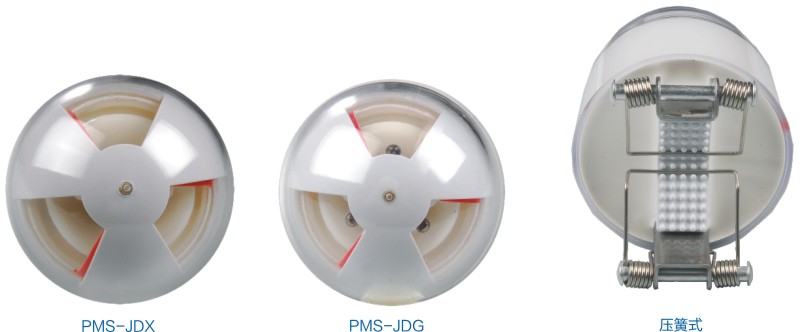

 北京型 压簧二合一和四合一,PMS-JDX,PMS-JDG,压簧式

特点

采用高强度和高透视性的航空材料一次成型,并经过纳米技术处理,透视性更好,抗污秽,抗老化,免维护,使用寿命长。
◆ 高性能锂电池,使用寿命可达8年以上。
◆ 专用芯片及单片机等进口元器件组成的 电路板。
◆ 航空及纳米材料制成的壳体。
◆ 经镀镍处理、导磁性极强。可带电安装的卡线结构。
◆ 采用红色荧光漆,视觉强,夜间光照下可明显指示。
且长期在室外紫外线照射下不褪色的显示转体。

技术指标


适用电压等级U≥6-35KV动作复位时间6,12,24,48H(来电复位)
适用导线电流I≤1200A使用环境温度-35≤T≤+70
适用导线线径16mm2≤d≤240mm2动作次数≥5000次
动作响应时间0.06S≤t≤3S静态功耗≤10υW


动作原理

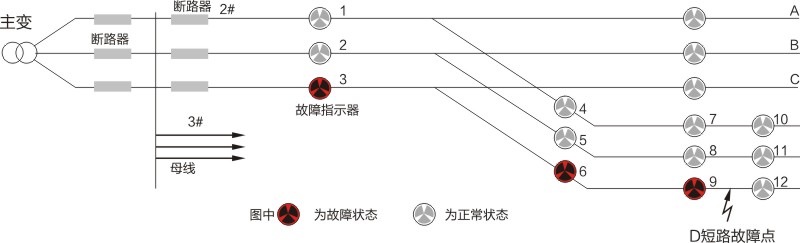

短路检测原理:根据短路现象,在短路瞬间电流正突变,保护动作停电作为动作依据。用于判断短路的故障指示原路图:


由2#线B相2、5、8指示器和2#线C相3、6、9指示器翻红牌显示而11指示器和12指示器仍为白  色,即可判断出D点发生短路故障。

用于判断接地的故障指示原理图:


由2#线C相3、6、9指示器白天翻红牌显示,而12指示器仍为白色即可判断出D点发生接地故障。
