PMS900微机综合保护测控装置

如果您对我们的产品感兴趣,
您可以在线订购或者致电13391276989
PMS900微机综合保护测控装置
  • 产品特点
  • 外形尺寸
  • 产品参数

适用范围

该微机综合保护测控装置适用于66KV及以下电力网络,提供对输电线路和变压器、电容器、电动机等主设备保护、控制、测量、监视功能,装置采用单元化设计,使其能方便的配备于一次设备中,即可集中组屏,又可分布式安装,通过规范的现场总线接口,支持多个接点协同工作,实现系统级管理和综合信息共享,该系列微机保护测控装置完全符合此方面的技术和适应对未来发展的要求,是构成变、配电自动化系统的理想基础设备。

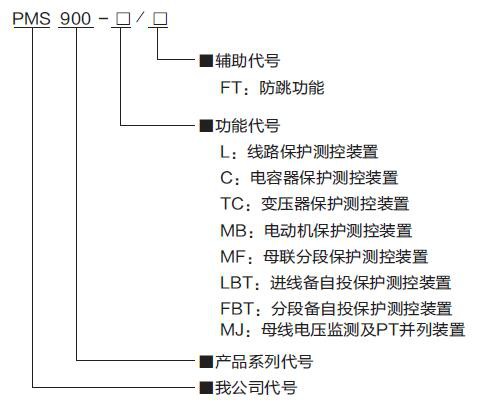

型号命名

PMS900通用型微机保护测控装置

PMS900通用型微机保护测控装置包含:PMS900-L线路保护装置、PMS900-TC变压器保护装置、PMS900-MB电动机保护装置、PMS900-C电容器保护装置、PMS900-MF母联分段保护装置

保护功能

■ 电流速断保护   ■ 限时速断保护   ■ 过电流保护   ■ 过负荷保护   ■ 过压保护   ■ 欠压保护   ■ 三相一次重合闸   ■ 重合闸后加速   ■ 零序电流保护(高、低)   ■ 零序电压保护   ■ 过流反时限保护   ■ 负序电流保护   ■ 过热保护    ■ 非电量保护(瓦斯保护、温度保护)    ■ 非电量保护(低油压)   ■ 启动时间过长保护   ■ 不平衡电流保护   ■ 不平衡电压保护

三遥功能

■ 遥信:10路外部开关量信号输入
■ 遥测:4路电压、4路保护电流、3路测量电流、有功、无功、功率因数
■ 遥控:断路器遥控分闸、合闸接点输出

通讯功能

装置具有RS485通讯接口,可以与厂站自动化系统及其它智能设备连接通讯

定值参数

本装置可设定的元件参数总共有26项(00-25),在出厂前已经过严格的校验、设定、运行测试,现综合列表如下,护类型功能的需要进行参考对照:

保护元件号保护定值名称整定范围功能投退量 纲备 注
01电流速断保护定值0.00-100.0 A投/退0.1 A二次值
02限时速断保护定值0.00-100.0 A投/退0.1 A二次值
限时速断保护延时0.0-99.99 S
0.01 S
03过流保护定值0.00-100.0 A投/退0.1 A二次值
过流保护延时0.0-99.99 S
0.01 S
04过压保护定值0.00-129 V投/退0.1 V二次值
过压保护延时0.0-99.99 S
0.01 S
05欠压保护定值0.00-129 V投/退0.1 V二次值
欠压保护延时0.0-99.99 S
0.01 S
06反时限保护定值0.00-100.0 A投/退0.1 A二次值
反时限保护延时0.0-99.99 S
0.01 S
07负序电流保护定值0.00-100.0 A投/退0.1 A二次值
负序电流保护延时0.0-99.99 S
0.01 S
08零序电流保护定值0.00-100.0 A投/退0.1 A二次值
零序电流保护延时0.0-99.99 S
0.01 S
09零序电压保护定值0.00-100.0 V投/退0.1 V二次值
零序电压保护延时0.0-99.99 S
0.01 S
10过负荷保护定值0.00-100.0 A投/退0.1 A二次值
过负荷保护延时0.0-99.99 S
0.01 S
11非电量轻瓦斯告警
投/退

12非电量重瓦斯保护
投/退

13非电量高温告警
投/退

14非电量超温保护
投/退

15重合闸
投/退

重合闸保护延时0.0-99.99 S
0.01 S
16重合闸后加速保护定值0.00-100.0 A投/退0.1 A二次值
重合闸后加速保护延时0.0-99.99 S
0.01 S
17启动时间过长保护定值0.00-100.0 A投/退0.1 A二次值
启动时间过长保护延时0.0-99.99 S
0.01 S
18进线备自投功能
投/退

19分段备自投功能
投/退

20PT断线告警功能
投/退

21堵转保护定值0.00-100.0 A投/退0.1 A二次值
堵转保护延时0.0-99.99 S
0.01 S
22过热保护定值0.00-100.0 A投/退0.1 A二次值
过热保护延时0.0-99.99 S
0.01 S
23高压侧零序电流保护定值0.00-100.0 A投/退0.1 A二次值
高压侧零序电流保护延时0.0-99.99 S
0.01 S
24PT并列功能
投/退

注意:要启动该保护功能或更改保护功能对应的定值大小必须输入密码: 1000

PMS900-MJ母线电压监测并列装置

该装置主要适用于66KV以下电压等级变电站中的两段式母线电压互感器,可完成对母线电压的测量、监视、切换控制、远动通信、故障录波、事件记录等功能。

告警功能

■ 并列解列控制   ■ PT断线告警   ■ 过压告警   ■ 欠压告警   ■ 零序过压告警

母线一次系统运行示意图

通讯功能

■ 装置具有RS485通讯接口,可以与厂站自动化系统及其它智能设备连接通讯

定值参数

保护元件号保护定值名称整定范围功能投退量纲备注
04过压保护定值0.00-129 V投/退0.1 V二次值
过压保护延时0.0-99.99 S
0.01 S
05欠压保护定值0.00-129 V投/退0.1 V二次值
欠压保护延时0.0-99.99 S
0.01 S
09零序电压保护定值0.00-100.0 V投/退0.1 V二次值
零序电压保护延时0.0-99.99 S
0.01 S
20PT断线告警
投/退

24PT并列
投/退

保护定值密码 : 1000

PMS900-LBT微机进线备自投保护测控装置

本装置为电源进线备自投同时带保护功能,适用于66KV及以下电压等级输电线路的控制、保护、测量、远动通信、故障录波、备自投双电源切换功能。

保护功能

■ 电流速断保护   ■ 限时速断保护   ■  过电流保护    ■ 过负荷保护    ■ 进线备自投功能    ■ 过压保护    ■ 欠压保护    ■ 三相一次重合闸    ■ 重合闸后加速

三遥功能

■ 遥信:10路外部开关量信号输入
 ■ 遥测:4路电压、4路保护电流、3路测量电流、有功、无功、功率因数
 ■ 遥控:断路器遥控分闸、合闸接点输出

通讯功能

■ 装置具有RS485通讯接口,可以与厂站自动化系统及其它智能设备连接通讯

定值参数

保护元件号保护定值名称整定范围功能投退量 纲备 注
01电流速断保护定值0.00-100.0 A投/退0.1 A二次值
     02限时速断保护定值0.00-100.0 A投/退0.1 A二次值
限时速断保护延时0.0-99.99 S 0.01 S
     03过流保护定值0.00-100.0 A投/退0.1 A二次值
过流保护延时0.0-99.99 S 0.01 S
     04过压保护定值0.00-129 V投/退0.1 V二次值
过压保护延时0.0-99.99 S 0.01 S
     05欠压保护定值0.00-129 V投/退0.1 V
欠压保护延时0.0-99.99 S 0.01 S
     08零序电流保护定值0.00-100.0 A投/退0.1 A二次值
零序电流保护延时0.0-99.99 S 0.01 S
     09零序电压保护定值0.00-100.0 V投/退0.1 V二次值
零序电压保护延时0.0-99.99 S 0.01 S
     10过负荷保护定值0.00-100.0 A投/退0.1 A二次值
过负荷保护延时0.0-99.99 S 0.01 S
18进线备自投功能 投/退 二次值
保护定值密码 :  1000

PMS900-FBT微机分段保护备自投保护测控装置

本装置为双电源分段备自投同时带保护功能,适用于66KV及以下电压等级双输电线路的控制、保护、测量、远动通信、故障录波、备自投双电源切换功能。

保护功能

■ 电流速断保护   ■ 限时速断保护   ■  过电流保护    ■ 过负荷保护    ■ 分段备自投功能    ■ 过压保护    ■ 欠压保护

三遥功能

■ 遥信:10路外部开关量信号输入
 ■ 遥测:4路电压、4路保护电流、3路测量电流、有功、无功、功率因数
 ■ 遥控:断路器遥控分闸、合闸接点输出

通讯功能

■ 装置具有RS485通讯接口,可以与厂站自动化系统及其它智能设备连接通讯

定值参数

保护元件号保护定值名称整定范围功能投退量 纲备 注
01电流速断保护定值0.00-100.0 A投/退0.1 A二次值
       02限时速断保护定值0.00-100.0 A投/退0.1 A二次值
限时速断保护延时0.0-99.99 S 0.01 S
       03过流保护定值0.00-100.0 A投/退0.1 A二次值
过流保护延时0.0-99.99 S 0.01 S
       04过压保护定值0.00-129 V投/退0.1 V二次值
过压保护延时0.0-99.99 S 0.01 S
       05欠压保护定值0.00-129 V投/退0.1 V二次值
欠压保护延时0.0-99.99 S 0.01 S
       08零序电流保护定值0.00-100.0 A投/退0.1 A二次值
零序电流保护延时0.0-99.99 S 0.01 S
       09零序电压保护定值0.00-100.0 V投/退0.1 V二次值
零序电压保护延时0.0-99.99 S 0.01 S
       10过负荷保护定值0.00-100.0 A投/退0.1 A二次值
过负荷保护延时0.0-99.99 S 0.01 S
       19分段备自投功能0.0-9.99 S投/退0.01 S
进线有压定值0.0-100 V 0.1 V
母线有压定值0.0-100 V 0.1 V
保护定值密码 :  1000
