PMS700微机综合保护测控装置
  • 产品特点
  • 外形尺寸

适用范围

该微机综合保护测控装置适用于10KV及以下电力网络,提供对输电线路和变压器、电容器、电动机等主设备保护、控制、测量、监视功能,装置采用单元化设计,使其能方便的配备于一次设备中,即可集中组屏,又可分布式安装,通过规范的现场总线接口,支持多个接点协同工作,实现系统级管理和综合信息共享,该系列微机保护测控装置完全符合此方面的技术和适应对未来发展的要求,是构成变、配电自动化系统的理想基础设备。

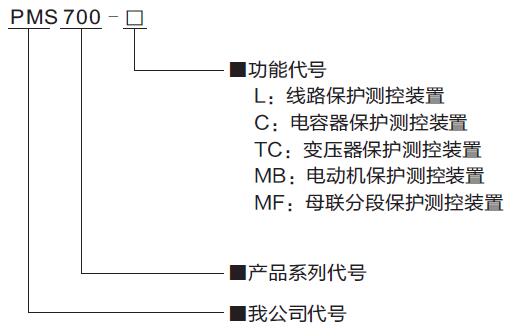

型号命名

PMS700通用型微机保护测控装置

PMS700通用型微机保护测控装置包含:
PMS700-L线路保护装置、PMS700-TC变压器保护装置、PMS700-MB电动机保护装置、PMS700-C电容器保护装置、PMS700-MF母联分段保护装置

保护功能

■ 电流速断保护   ■ 限时速断保护   ■ 过电流保护   ■ 过负荷保护   ■ 过压保护   ■ 欠压保护   ■ 三相一次重合闸   ■ 重合闸后加速  ■ 零序电流保护  ■ 零序电压保护   ■ 过流反时限保护   ■ 负序电流保护   ■ 过热保护    ■ 非电量保护(瓦斯保护、温度保护)    ■ 非电量保护(低油压)   ■ 启动时间过长保护   ■ 不平衡电流保护   ■ 不平衡电压保护

三遥功能

■ 遥信:8路外部开关量信号输入
■ 遥测:4路电压、4路保护电流、有功、无功、功率因数
■ 遥控:断路器遥控分闸、合闸接点输出

通讯功能

装置具有RS485通讯接口,可以与厂站自动化系统及其它智能设备连接通讯

定值参数

本装置可设定的元件参数总共有21项(00-20),在出厂前已经过严格的校验、设定、运行测试,现综合列表如下,用户可根据实际保护类型功能的需要进行参考对照:

保护元件号保护定值名称整定范围功能投退量 纲备 注
01电流速断保护定值0.00-100.0 A投/退0.1 A二次值
02限时速断保护定值0.00-100.0 A投/退0.1 A二次值
限时速断保护延时0.0-99.99 S
0.01 S
03过流保护定值0.00-100.0 A投/退0.1 A二次值
过流保护延时0.0-99.99 S
0.01 S
04过压保护定值0.00-129 V投/退0.1 V二次值
过压保护延时0.0-99.99 S
0.01 S
05欠压保护定值0.00-129 V投/退0.1 V二次值
欠压保护延时0.0-99.99 S
0.01 S
06反时限保护定值0.00-100.0 A投/退0.1 A二次值
反时限保护延时0.0-99.99 S
0.01 S
07负序电流保护定值0.00-100.0 A投/退0.1 A二次值
负序电流保护延时0.0-99.99 S
0.01 S
08零序电流保护定值0.00-100.0 A投/退0.1 A二次值
零序电流保护延时0.0-99.99 S
0.01 S
09零序电压保护定值0.00-100.0 V投/退0.1 V二次值
零序电压保护延时0.0-99.99 S
0.01 S
10过负荷保护定值0.00-100.0 A投/退0.1 A二次值
过负荷保护延时0.0-99.99 S
0.01 S
11非电量高温告警
投/退

12非电量超温保护
投/退

13重合闸
投/退

重合闸保护延时0.0-99.99 S
0.01 S
14重合闸后加速保护定值0.00-100.0 A投/退0.1 A二次值
重合闸后加速保护延时0.0-99.99 S
0.01 S
15启动时间过长保护定值0.00-100.0 A投/退0.1 A二次值
启动时间过长保护延时0.0-99.99 S
0.01 S
16进线备自投功能
投/退

17PT断线告警功能
投/退

18堵转保护定值0.00-100.0 A投/退0.1 A二次值
堵转保护延时0.0-99.99 S
0.01 S
19过热保护定值0.00-100.0 A投/退0.1 A二次值
过热保护延时0.0-99.99 S
0.01 S
注意:要启动该保护功能或更改保护功能对应的定值大小必须输入密码: 1000
