EKL4接地短路故障指示器
  • 产品特点

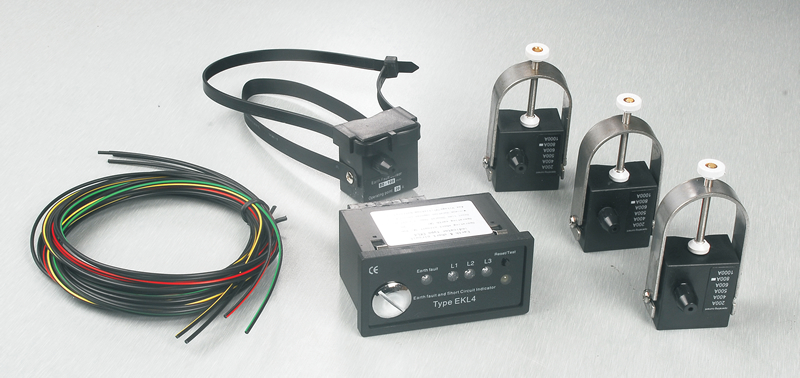

EKL4接地短路故障指示器,铜排型(短路传感器),导磁带型(短路传感器),U型挂钩(短路传感器)

特点

接地短路故障指示器分为A和B两种型号,B型具有信号远传功能。是在消化,吸收国内外同类先进产品基础上,为城乡电网环网配电系统设计的一种自动化监测专用装置。在环网配电系统中,特别是在大量使用环网负荷开关(Ring Main Unit)的系统中,如果下一级配电网络系统中发生了线路短路或接地故障时,上一级的供电系统必须在规定的时间内进行分断,以防止发生重大事故。在分断保护发生后,会造成隶属于此级网络的系统全部停电。通过使用本产品,可以快速准确地指示出发生故障的部分,大大节省了查找故障部分的时间,减少停电时间和停电范围,提高供电可靠性。

工作原理

当供电线路有短路或接地故障发生时,短路或接地电流产生的电磁场变化,使固定在电缆上的传感器中测量线圈产生脉冲信号,当脉冲信号的值的大小达到或超过设定的故障电流值时,故障指示器会自动记忆故障状态,故障指示灯闪烁发出故障指示,同时通过远程报警接口,将故障信号传递给监控中心,工作人员通过故障指示信号能够迅速准确地找到线路故障位置,及时排除故障,恢复电网供电。

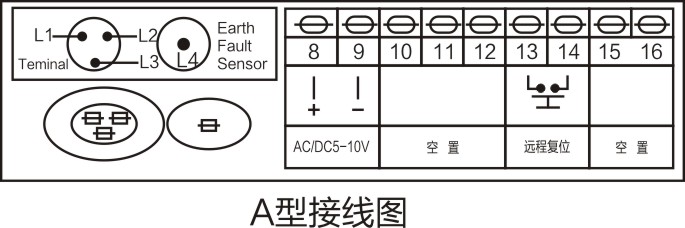

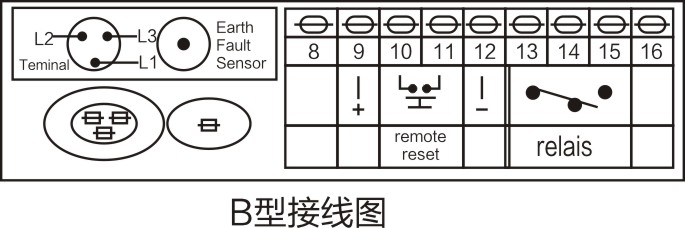

接线图




功能

短路报警
  接地报警
  低电量报警
  远程报警和远程复位
  自动时间复位(自行整定:4.8.12.24H)
  测试和手动复位

技术参数

环境温度-35℃~+75℃
环境湿度≤85%
污染等级 一级JP40
防护等级IP65
自动复位时间4.8.12.24H
线路电压等级35kV以下
电源功耗待机工作电流<5uA
电池容量3.6V锂电池2Ah;工作寿命5年
继电器容量230VAC 2A
短路报警电流≥300A连续可调(出厂时设定)
接地报警电流≥10A连续可调(出厂时设定)
精确度全温度范围误差<±10%
触发延时时间20~300ms可调(出厂时设定)
耐受电流能力≥20kA 2S
适用电缆外径单芯≤40mm
单套重量<1000g
开孔尺寸92×44mm
